Đóng cửa thiết bị đầu cuối sợi quang

Mẫu số: LPTC-02
LPTC-02 là thiết bị đóng đầu cuối sợi quang thế hệ mới, kết hợp giao diện của các đầu nối chống thấm nước, có tác dụng đóng với lợi thế là lắp đặt dễ dàng và an toàn. Việc đóng cửa được thiết kế như một thiết bị đa năng để nối, phân phối và bảo vệ cáp quang, nó có thể được sử dụng để truy cập hoặc phân nhánh giữa các cáp quang với 4 đầu vào/đầu ra cáp và 16 cổng bộ điều hợp, dành riêng cho ứng dụng rộng FTTH với khả năng cài đặt dễ dàng.

Gửi yêu cầu

Sự miêu tả

Số mẫu	phân loại
LPTC-02	Đóng cửa thiết bị đầu cuối sợi quang (đầu nối không thấm nước)

LPTC-02 là thiết bị đóng đầu cuối sợi quang thế hệ mới, kết hợp giao diện của các đầu nối chống thấm nước, có tác dụng đóng với lợi thế là lắp đặt dễ dàng và an toàn. Việc đóng cửa được thiết kế như một thiết bị đa năng để nối, phân phối và bảo vệ cáp quang, nó có thể được sử dụng để truy cập hoặc phân nhánh giữa các cáp quang với 4 đầu vào/đầu ra cáp và 16 cổng bộ điều hợp, dành riêng cho ứng dụng rộng FTTH với khả năng cài đặt dễ dàng.

Vật liệu nhựa kỹ thuật có độ bền cao được lựa chọn để đảm bảo khả năng bảo vệ vượt trội khỏi môi trường khắc nghiệt như lão hóa, ăn mòn, nhiệt độ và vượt trội về độ bền cơ học.

thông số kỹ thuật

Mục	thông số kỹ thuật
Kích thước bên ngoài (mm)	503 x 197 x 158mm
Vật liệu của nhà ở	MPP
Bức xạ tia cực tím (Giờ)	720 (ASTM G155)
loại niêm phong	Cơ khí
Số cổng	4 cổng vào 16 cổng cáp thả
tối đa. đường kính cáp của cáp vòng (mm)	Φ20
Công suất nối trên mỗi khay	24
tối đa. số khay	6
tối đa. công suất mối nối (sợi đơn)	144
Đang tải bộ điều hợp	Bộ chuyển đổi đơn giản SC chống nước 16 chiếc
bộ chia PLC	Bộ chia PLC 1x2, 1x4, 1x8, 1x16
lớp IP	65
Bán kính cong	>30 mm
Nhiệt độ làm việc (độ)	-40 đến cộng 65 độ
Vật liệu chống điện	Lớn hơn hoặc bằng 2X104MΩ

Tiêu chuẩn tuân thủ

ITU-T L.201	Yêu cầu về hiệu suất cho các nút quang thụ động: Đóng cửa kín cho môi trường ngoài trời
Telcordia GR-771-CORE	Yêu cầu chung đối với việc đóng mối nối sợi quang
UL 94	Tiêu chuẩn kiểm tra tính dễ cháy của vật liệu nhựa dùng cho các bộ phận trong thiết bị và dụng cụ.
IEC-60529	Mức độ bảo vệ được cung cấp bởi vỏ bọc (Mã IP)

Ứng dụng Môi trường

Mục	Giá trị
nhiệt độ hoạt động	-40 ºC- cộng thêm 65 ºC
nhiệt độ lắp đặt	-10 ºC- cộng thêm 50 ºC
Nhiệt độ bảo quản	-45 ºC- cộng thêm 65 ºC
độ ẩm tương đối	5 phần trăm -95 phần trăm

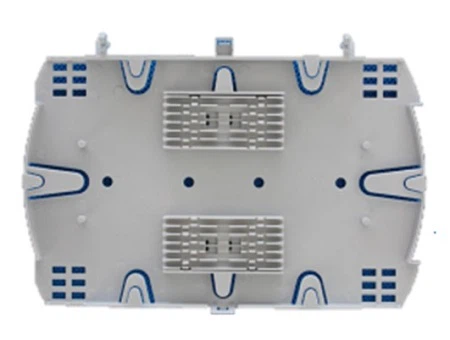

Khay nối quang

Hình ảnh khay nối	Dung tích
	24F (Sợi đơn, 2 lớp)
