Đóng cửa thiết bị đầu cuối quang

Nhằm phục vụ nhu cầu nâng cấp hệ thống mạng cáp quang và tối ưu hóa việc đóng đầu cuối quang, đóng đầu quang là giải pháp cho hạ tầng cáp quang thế hệ mới, điểm đặc biệt của thiết kế đầu cuối quang là trang bị bộ chuyển đổi quang chống nước trên đầu đóng quang, điều này ảnh hưởng đến việc bảo trì và kết nối nhanh chóng và giảm nguy cơ hư hỏng sợi quang trong quá trình bảo trì.

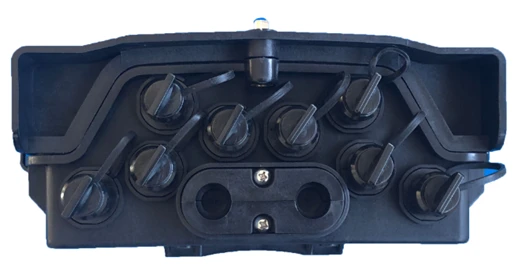

Kiểu đóng đầu cuối quang LPTC-03 là kiểu đóng đầu cuối quang, được thiết kế với 2 phần cổng cáp quang dành cho đầu vào của cáp quang có đường kính lên tới 12 mm và đầu ra của cáp dạng đóng đầu cuối quang này. được trang bị 8 miếng bộ chuyển đổi đơn giản SC chống nước để kết nối với cáp thả loại SC.

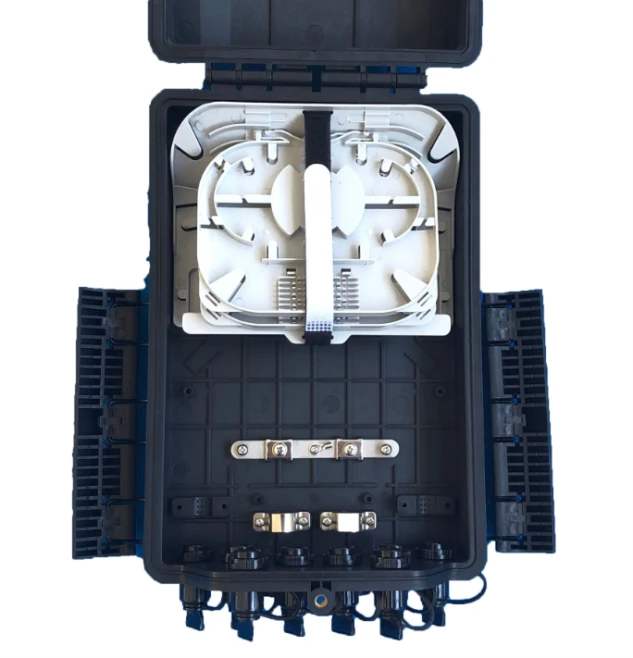

Đối với việc quản lý cáp quang, thiết bị đầu cuối quang này hỗ trợ tối đa 48 lõi nối cáp quang và có khả năng cài đặt 1pc bộ chia PLC quang 1x4 hoặc 1x8, thiết kế quản lý sợi quang bên trong đáp ứng yêu cầu về bán kính uốn sợi quang và tất cả quang sợi được bảo vệ đúng cách.

Việc đóng cửa này được thực hiện bằng cách chọn chất lượng tuyệt vời của vật liệu nhựa và có khả năng bảo vệ khỏi các yếu tố môi trường, chẳng hạn như khả năng chống tia cực tím, tác động và nhiệt độ, trong khi đó, đóng cửa quang này là xếp hạng IP 65, phù hợp cho ứng dụng trên mặt đất và trên không

1. Chuẩn bị cáp chưa cắt, mở nắp và tháo chốt giữ cáp quang và nút cắm cáp vòng bằng tuốc nơ vít.

2. Che cáp chưa cắt bằng phích cắm cáp vòng. Lắp đặt cáp, siết CSM trên móc CSM, cáp quang trên dây buộc cáp và phích cắm cáp vòng. Cuộn sợi còn lại vào đáy hộp, đưa cáp vào ống đệm & buộc chặt bằng dây buộc cáp nylon. Trượt sợi quang vào khay mối nối.
Thận trọng: Nếu đường kính cáp nhỏ hơn 12 mm, hãy sử dụng băng dính để phóng to đường kính của nó.

3. Lắp bộ chia 1x8 vào giá đỡ bộ chia. Nối sợi đầu vào của bộ chia với sợi quang và đầu nối đầu ra trên bộ điều hợp. Cuộn các sợi còn lại vào khay nối.

4. Kết nối bím tóc với kết nối.

Kiểm tra niêm phong đóng cửa

① Đảm bảo các sợi trong Khay nối được nối và lắp đặt theo thứ tự. Bán kính uốn của sợi đáp ứng yêu cầu kỹ thuật.
② Các thiết bị cố định bên trong được siết chặt.
③ Kiểm soát lượng băng niêm phong trong phạm vi phù hợp.
④ Phụ kiện bịt kín được lắp đặt gọn gàng và trơn tru. Nếu không, hãy san phẳng nó bằng băng niêm phong.
